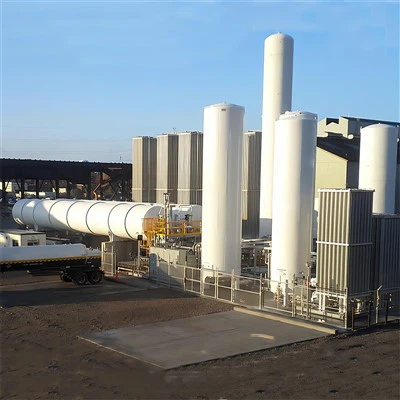

Comhlaí rialaithe ocsaigine a chur i bhfeidhm in aonaid aeir deighilte

Soláthraíonn aonaid deighilte aeir, mar phríomh -áiseanna cúnta sa tionscal peitriceimiceach, ocsaigin go haonaid iartheachtacha (mar shampla plandaí ocsaíd eitiléine) trí phíblínte tiomnaithe. Bíonn tionchar díreach ag an gcomhla rialaithe ocsaigine, croí -chomhpháirt den chóras seachadta, ar oibriú sábháilte agus cobhsaí na n -aonad in aghaidh srutha agus le sruth. D’fhéadfadh sé go dtiocfadh múchadh neamhphleanáilte agus caillteanais eacnamaíocha shuntasacha mar thoradh ar a theip. Dá bhrí sin, tá gá le rialú dian ar fud il -thoisí, lena n -áirítear dearadh agus roghnú, bainistíocht iarratais, agus sonraíochtaí déantóra.






Sonraíochtaí dearaidh agus roghnúcháin do chomhlaí rialaithe ocsaigine



Socruithe Sábháilteachta le haghaidh Actuator Handwheels

De ghnáth suiteáiltear comhlaí rialaithe ocsaigine taobh istigh de bhallaí dóiteáin le haghaidh sábháilteachta. Déanann ballaí dóiteáin na rioscaí díláraithe a leithlisiú chun dochar a íoslaghdú do phearsanra agus don trealamh máguaird. Tá rothaí láimhe ag oibriú taobh istigh de bhallaí dóiteáin guaiseach, mar d'fhéadfadh oibríocht thapa dílárú a spreagadh. Dá bhrí sin, tá comhlaí rialaithe deartha go ginearálta gan rothaí láimhe. Má tá roth láimhe riachtanach, ní mór é a shuiteáil taobh amuigh den bhalla dóiteáin le suíomh beacht. Mar sin féin, mar gheall ar an deacracht a bhaineann le poill a dhruileáil i mballaí dóiteáin coincréite, is fearr cumraíochtaí neamh -- a dhéanamh chun rioscaí oibriúcháin a sheachaint.



Prionsabail mheaitseála le haghaidh ábhar agus treoluas sreafa

I seirbhís ocsaigine, ard - is féidir le cáithníní miotail treoluas dílárú go héasca. Dá bhrí sin, ní mór ábhair chomhla agus ábhair Baile Átha Troim a mheaitseáil go dian le treoluas sreafa agus brú. De réir chaighdeáin Chumann Gáis Tionscail na hEorpa (EIGA), ní mór do tháirge brú ocsaigine (brú absalóideach) agus treoluas sreafa i gcriosanna impingement teorainneacha sonracha a chomhlíonadh, mar a thaispeántar i dTábla 1:





Brú Absalóideach (MPA)	Teorainn treoluas sreafa do neamh - Ábhair Díolmhaithe	Teorainn treoluas sreafa le haghaidh ábhar díolmhaithe
0.3~1.5	Níos lú ná nó cothrom le 30 m/s	Neamhshrianta
1.5~10.0	Brú × treoluas níos lú ná nó cothrom le 45.0 MPa · m/s	Neamhshrianta
10.0~20.0	Níos lú ná nó cothrom le 4.5 m/s	Neamhshrianta
>20.0	Ní cheadaítear	Neamhshrianta



Ní mór ábhair dhíolacháin (m.sh., gnáth -chruach dhosmálta) a úsáid go cúramach nuair a bhíonn an brú iomlán níos mó ná 2.5 MPa.

Ní chuirtear ábhair dhíolmhaithe (m.sh., nicil - cóimhiotal bunaithe) srianta ag treoluas sreafa. Tá na brúnna uasta díolmhaithe d'ábhair choitianta díolmhaithe liostaithe i dTábla 2:



Grád ábhair	Uasmhéid Absalóideach Díolmhaithe (MPA)	Tiús íosta (mm)
Monel K400	20.68	0.762
Monel K500	20.68	0.762
Inconel 600	8.61	3.180
Inconel 625	6.90	1.380





Roghnú an Chineál Comhla agus Baile Átha Troim



● Comhlaí rialaithe onnmhairithe ocsaigine: Maidir le difreálacha ard -sreafa agus brú íseal, úsáidtear triple - Fritháireamh, a sholáthraíonn feidhmeanna rialachán agus dúnta - le haicme sceite de Ansi FCI 70.2 Aicme V.

● Comhlaí rialaithe vent ocsaigine: Maidir le sreabhadh ard agus difreálacha móra brú, roghnaítear cage - comhlaí cruinne treoraithe chun aeráil thapa a chinntiú le linn coinníollacha neamhghnácha.

● Riachtanais Baile Átha Troim: Tá gais agus cáis comhla deartha le haghaidh cuimilte íseal chun caitheamh agus sceitheadh ​​a laghdú. Ní mór do na gaiscéid a bheith ina mhiotal - créachta le graifít deimhnithe ag comhlachtaí údaraithe. Tugtar tús áite do chomhpháirteanna a bhfuil meán -am ard acu le teip (MTTF) chun a chinntiú go n -oibreofaí fadtéarma - gan comhlaí seachbhóthar.



Riachtanais Speisialta maidir le Bonnet agus Bealaithe

Ní mór boiníní comhla a shéalú go docht chun cosc ​​a chur ar bhealaí ó dhul isteach sa chomhla taobh istigh ó ghiarbhoscaí nó ó bhuí. Ní mór d'eagraíochtaí ar nós BAM na Gearmáine nó WHA na SA a dheimhniú a chinntiú go mbeidh comhoiriúnacht ocsaigine ag na bealaí a úsáidtear in actuators chun comhoiriúnacht ocsaigine a chinntiú. Ní mór do chomhpháirteanna miotalacha neamh {- (m.sh. gaiscéid, pacáil) caighdeáin chomhoiriúnachta ocsaigine a chomhlíonadh freisin.



Laghdú torainn agus dearadh cosáin sreafa le haghaidh asraonta comhla

Oxygen vent valves often operate with large pressure differentials (>2.0 MPa) agus a cheangal ar thostóirí torann a rialú (níos lú ná nó cothrom le 110 dB de ghnáth). Ba chóir do thostóirí 0.8 ~ 1.0 MPa de bhrú difreálach a láimhseáil. Maidir le brú difreálach íseal tostóra, is féidir le comhlaí rialaithe dearadh laghdaithe (ionraoin níos lú, asraon níos mó) a úsáid chun suaiteacht chosáin sreafa a íoslaghdú agus líon na laghduithe píopaí a laghdú.



Riachtanais Bhainistíochta Iarratais



Caighdeáin lárnacha maidir le glanadh ocsaigine



Cuireann córais ocsaigine cosc ​​ar iarmhair ola go docht. Ní mór do chomhlaí rialaithe dul faoi ghlanadh dian ocsaigine (degeasing) chun a chinntiú:

Ábhar ola níos lú ná nó cothrom le 125 mg in aghaidh an mhéadair chearnaigh, gan aon eisíontais níos mó ná 1 mm ar trastomhas.

Déantar glanadh roimh an tionól ag baint úsáide as tuaslagóirí cosúil le teitreaclóiríd charbóin. Ní mór do chomhpháirteanna glanta a bheith mar aer - triomaithe, stóráilte ar leithligh, agus a láimhseáil gan éilliú ola le linn an tionóil.



Cigireacht agus cothabháil tar éis glantacháin

● Modhanna Cigireachta.

● Cothabháil ina dhiaidh sin: Tar éis dóibh cigireacht a rith, ní mór don tionól agus don tástáil coinníollacha saor in aisce a choinneáil ola -. Éilíonn éilliú glanadh re -.



Sonraíochtaí maidir le pacáistiú, iompar, agus suiteáil

● Pacáistiú: Pacáistiú neamhspleách le "ocsaigin - glanta" lipéid, scartha ó ola - ina bhfuil ábhair ina bhfuil ábhair.

● Iompar agus stóráil: Stóráilte in ola thiomnaithe - Limistéir saor in aisce chun éilliú a chosc.

● Riachtanais suiteála: Ar - Comharthaí rabhaidh suímh le haghaidh toirmeasc ola; Ní mór go mbeadh suiteálaithe agus uirlisí ola - saor in aisce. Má tá bealaidh riachtanach, ní cheadaítear ach ocsaigin - táirgí deimhnithe comhoiriúnacha. Suiteáil Post -, ní mór comhlaí a lipéadú mar ola - saor in aisce, le rochtain teoranta ar ghairmithe neamh -.



Riachtanais theicniúla do mhonaróirí



Chun caighdeán comhla a chinntiú, ní mór do mhonaróirí na doiciméid seo a leanas a sholáthar:

Líníochtaí comhpháirte mionsonraithe, ag léiriú páirt -ainmneacha agus cainníochtaí comhpháirteanna miotalacha neamh -.

Liostaí iomlána d'ábhair agus de bhealaí miotalacha neamh -.

Tuarascálacha deimhniúcháin comhoiriúnachta ocsaigine le haghaidh ábhar neamh - agus bealaidh mhiotalacha.

Nósanna imeachta glantacháin (lena n -áirítear modhanna chun iniúchadh a dhéanamh, cóimeáil, tástáil, agus iniúchadh glaineachta).

Pleananna cigireachta agus tástála (lena n -áirítear tuarascálacha glaineachta comhpháirte agus prótacail stórála).



Deireadh

Braitheann oibriú sábháilte agus cobhsaí na gcomhlaí rialaithe ocsaigine ar chloí go dian le caighdeáin ar fud an dearaidh, roghnú ábhair, glanadh, cigireacht, suiteáil, cothabháil, agus maoirseacht déantóra. Cinntíonn comhlíonadh cuimsitheach ar fud na gcéimeanna seo go bhfuil iontaofacht téarma na n -aonad idirscartha aeir agus na gcóras iartheachtach, ag íoslaghdú rioscaí sábháilteachta agus caillteanais eacnamaíocha.
